Líquidos de resina cerâmica dentária em 2026: principais desafios e o que os dentistas exigem para melhorar

Os líquidos de resina cerâmica – compósitos híbridos preenchidos com partículas cerâmicas para impressão 3D – abriram novas possibilidades na odontologia aditiva, permitindo coroas, pontes e restaurações temporárias rápidas e personalizáveis ​​diretamente no consultório ou em laboratórios. Com crescente adoção em fluxos de trabalho digitais, esses materiais prometem eficiência e estética sem desperdícios de fresamento tradicional. No entanto, apesar dos avanços, persistem limitações técnicas significativas e problemas práticos de utilização, restringindo a sua utilização principalmente a aplicações provisórias ou de baixo stress.

Este artigo examina os atuais obstáculos ao desenvolvimento de resinas líquidas cerâmicas e as frustrações cotidianas relatadas por dentistas e técnicos. Apoiado por dados clínicos e in vitro recentes, ajuda os médicos a fazer escolhas informadas, ao mesmo tempo que destaca áreas que necessitam de melhorias urgentes.

Desafios de desenvolvimento em líquidos de resina cerâmica

Essas resinas fotocuráveis ​​combinam matrizes poliméricas com cargas cerâmicas para melhorar a resistência e a estética, mas as compensações inerentes à ciência dos materiais permanecem sem solução.

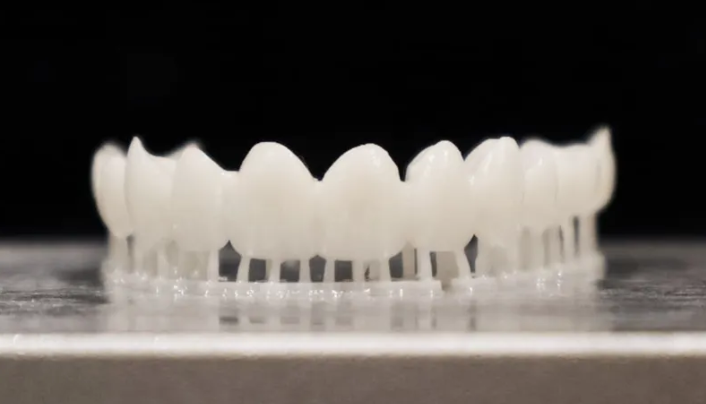

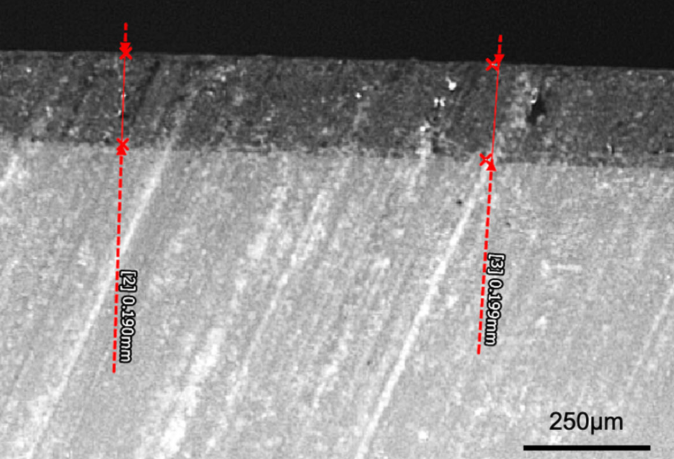

Encolhimento de polimerização e precisão dimensional A contração volumétrica durante a cura (normalmente de 1 a 6% em resinas compostas) cria tensões internas, levando a lacunas marginais, distorção e ajuste inadequado. A impressão camada por camada introduz anisotropia – fraquezas direcionais onde a ligação entre camadas é inferior à resistência intracamada. Estudos recentes mostram variações de veracidade nas áreas oclusal, axial e marginal, com algumas coroas impressas exibindo desvios maiores do que as alternativas fresadas. Fatores ambientais como orientação de construção e temperatura pós-cura exacerbam o encolhimento, causando lacunas clinicamente inaceitáveis ​​em geometrias complexas.

Limitações de resistência ao desgaste e resistência mecânica As resinas preenchidas com cerâmica apresentam desempenho inferior ao da cerâmica tradicional sob carga oclusal. Os testes de desgaste in vitro revelam uma perda de material significativamente maior: 58 ± 3 µm para coroas de resina impressas em 3D versus 25 ± 2 µm para cerâmicas CAD/CAM (p < 0,001). Acompanhamentos clínicos relatam perda de altura oclusal de até 1,25 mm em molares após 24 meses, com 35% das restaurações apresentando desgaste >0,5 mm classificadas como fraturadas. O menor teor de carga e os efeitos de polimerização reduzem a resistência à flexão e a dureza superficial, acelerando a degradação em zonas de alta tensão.

Dependências de pós-processamento A lavagem (IPA ou alternativas) e a pós-cura UV afetam criticamente as propriedades finais. A lavagem excessiva plastifica a superfície, aumentando a fragilidade; a cura insuficiente deixa monômeros residuais. A temperatura de cura influencia a precisão – o calor mais elevado pode causar distorção ou encolhimento – enquanto as condições ideais (por exemplo, 40°C durante 15–40 min) são específicas do material e difíceis de padronizar. Essas etapas acrescentam tempo, variabilidade e risco de polimerização incompleta.

Biocompatibilidade e estabilidade a longo prazo Monômeros residuais da conversão incompleta apresentam riscos de citotoxicidade, com potencial irritação pulpar ou reações alérgicas. A sorção de água e a solubilidade permanecem altas, promovendo descoloração, manchas e enfraquecimento mecânico ao longo do tempo. A estabilidade da cor é um grande ponto fraco – as resinas impressas muitas vezes mudam sob condições UV ou orais. Os riscos ocupacionais incluem emissões de COV durante a impressão, levantando preocupações respiratórias e cutâneas nas clínicas.

Homogeneidade de materiais e capacidade de impressão As cargas cerâmicas assentam na cuba sem agitação, causando camadas inconsistentes e restaurações fracas. Os desafios de viscosidade limitam a alta carga de enchimento, limitando os ganhos mecânicos e mantendo a capacidade de impressão.

Preocupações do usuário e questões práticas durante a operação

Dentistas e técnicos de laboratório frequentemente citam frustrações no fluxo de trabalho e no desempenho que afetam a confiabilidade clínica.

Desgaste, Fratura e Remakes O rápido desgaste oclusal e o lascamento forçam ajustes frequentes ou refazimentos completos, especialmente em casos de cobertura posterior ou total. Os usuários relatam taxas de falha mais altas em áreas de suporte de carga em comparação com cerâmicas fresadas, limitando a confiança para restaurações definitivas.

Problemas de ajuste e ajuste Imprecisões induzidas por encolhimento exigem retificação extensa na cadeira, arriscando microfissuras ou superaquecimento. A adaptação marginal varia, aumentando o risco de falha do cimento e o potencial de cárie secundária.

Complexidade pós-processamento As etapas demoradas de lavagem, secagem e cura atrapalham os fluxos de trabalho no mesmo dia. Protocolos incorretos levam a peças quebradiças, liberação de monômeros ou mudanças de cor – reclamações comuns em consultórios movimentados.

Instabilidade de cor e estética Mesmo as resinas multicamadas ou sombreadas descoloram mais rapidamente do que o esperado, frustrando os casos anteriores em que os pacientes esperam uma correspondência a longo prazo.

Exigências de segurança e manutenção Preocupações com monômeros residuais e exposição a VOC requerem ventilação rigorosa e EPI. A calibração da impressora, a mistura de resina e a substituição da bandeja aumentam a carga de manutenção contínua.

Estratégias práticas de mitigação e perspectivas futuras

Para reduzir os riscos hoje:

• Agite bem a resina antes de imprimir e siga os protocolos de posicionamento/orientação validados.
• Otimize a pós-cura (temperatura e duração controladas) e verifique o grau de conversão.
• Faça o polimento agressivo das superfícies (Ra <0,2 µm) e limite o uso a indicações de baixo estresse ou provisórias.
• Programe recalls para monitorar o desgaste e a integridade marginal.
• Use ferramentas de verificação digital para adequação antes da entrega.

Até 2026–2030, espere cargas nanoestruturadas, monômeros de baixa contração, pós-processamento otimizado por IA e resinas de grau permanente aprimoradas com melhor resistência ao desgaste e estabilidade de cor. Fluxos de trabalho híbridos que combinam impressão com fresagem preencherão as lacunas atuais.

Conclusão

Os líquidos de resina cerâmica oferecem personalização e velocidade incomparáveis ​​para restaurações impressas em 3D, mas a contração de polimerização, a resistência inferior ao desgaste, as sensibilidades pós-processamento e os obstáculos de biocompatibilidade continuam a desafiar desenvolvedores e usuários. Os dentistas exigem consistentemente materiais mais fortes e estáveis, com fluxos de trabalho mais simples e desempenho comprovado a longo prazo.

Ao compreender essas limitações e adotar protocolos rigorosos, os consultórios podem aproveitar a tecnologia com segurança e, ao mesmo tempo, minimizar refazimentos e a insatisfação do paciente. O futuro da odontologia aditiva é promissor – mas a adoção informada e cautelosa continua essencial em 2026 e além.
