Неправильная сушка диоксида циркония: скрытая причина сколов, растрескивания и незначительной утечки – анализ основных причин и устранение (Руководство 2026 г.)

Реставрации на основе диоксида циркония доминируют в современной цифровой стоматологии благодаря своей прочности, эстетике и эффективности. Тем не менее, врачи и лаборатории часто сталкиваются с досадными неудачами.: фарфоровый скол, взлом фреймворка , и предельная утечка что приводит к изменению цвета, вторичному кариесу или отслоению зубов.

В то время как окклюзию, цементацию и дизайн обвиняют, один фактор, расположенный выше по течению, часто ускользает от внимания.: неадекватная сушка перед спеканием . Остаточная влага от фрезерной охлаждающей жидкости, слюны во время приладки или красящих жидкостей, попавшая в пористый предварительно спеченный диоксид циркония (пористость 45–50%), создает давление пара во время разгона печи. Это давление повреждает микроструктуру материала задолго до клинического использования, создавая основу для последующих неудач.

В этом руководстве 2026 года прослеживается, как плохая сушка способствует возникновению этих трех распространенных проблем, что подтверждается лабораторными наблюдениями и клиническими закономерностями, а также предлагаются действенные проверки первопричин и меры по предотвращению.

Как неправильная сушка повреждает микроструктуру циркония

Предварительно спеченный диоксид циркония специально сделан пористым для облегчения фрезерования. Влага легко проникает в поры. При спекании (1450–1550°С с нарастанием скорости до 15–23°С/мин) вода превращается в пар при температуре 100–300°С. Зеленому материалу не хватает прочности, чтобы противостоять этому внутреннему давлению, что приводит к:

• Микротрещины и пустоты
• Неполное уплотнение в локализованных областях
• Остаточные напряжения, ослабляющие окончательную спеченную структуру.

Эти дефекты снижают вязкость разрушения, способствуют распространению трещин под окклюзионной нагрузкой и нарушают целостность края. Даже если после спекания реставрация выглядит идеально, скрытые дефекты клинически проявляются в течение месяцев или лет.

Основная причина 1: сколы фарфора – нарушение сцепления и адгезии

Скол (перелом винира) является наиболее часто встречающимся разрушением диоксида циркония, частота которого исторически составляет 5–15% в многослойных случаях. Недостаточная сушка способствует:

• Создание микропористости или пустот на границе раздела ядро-винир → плохое механическое соединение.
• Введение остаточных напряжений → снижение прочности соединения.
• Вызывает неравномерное уплотнение → более слабые зоны склонны к когезионному разрушению при циклической нагрузке

Лабораторные данные показывают, что реставрации с ускоренной сушкой демонстрируют более высокую частоту сколов в облицовочной керамике, поскольку дефекты, вызванные паром, действуют как концентраторы напряжений. Клинически сколы часто возникают на режущих краях или функциональных бугорках — участках, которые уже находятся под напряжением.

Исправления:

• Увеличьте время сушки до 60–90 мин при температуре 80–100°C (дольше для корпусов из шпона или насыщенной окраски).
• Добавьте 10–15-минутную выдержку при температуре 150°C в сушилке или печи на предварительной стадии.
• Проверьте сухость: реставрации должны быть матовыми и сухими; дополнительная проверка потери веса (1–3%).
• Для многослойного диоксида циркония: обеспечьте тщательную сушку перед облицовкой, чтобы минимизировать дефекты сопряжения.

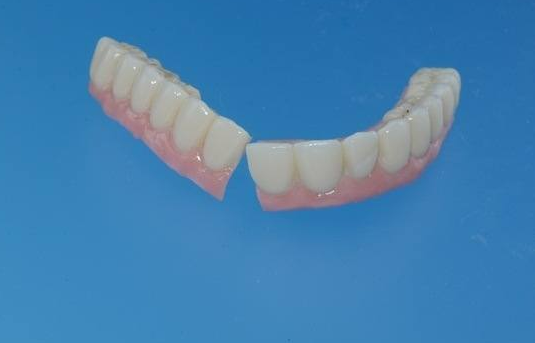

Основная причина 2: взлом структуры – ранние или отсроченные переломы

Трещины каркаса (в сердцевине из диоксида циркония) проявляются в виде тонких линий на соединителях или тонких стенках, иногда только после цементации или месяцев функционирования. Недостаточная сушка вызывает это через:

• Давление пара, превышающее предел прочности на разрыв в сыром состоянии → немедленные микротрещины
• Локализованное неполное спекание → снижение прочности на изгиб (потеря до 10–20 % в зонах поражения)
• Распространение трещин во время термоциклирования или окклюзионного напряжения.

Крупные лаборатории сообщают, что количество переломов соединителей резко снижается, когда протоколы сушки стандартизированы. Циклы быстрого спекания (менее 2 часов) увеличивают риск, если влага не будет полностью удалена на раннем этапе.

Исправления:

• Используйте специальную сушилку для циркония при температуре 85–95°C для мостовидных протезов (90–100°C допускается для высокопрочных 3Y).
• Избегайте прямой установки в печь после окраски — всегда предварительно сушите.
• Проверьте удаление охлаждающей жидкости при фрезеровании: продувка воздухом + длительная сушка на открытом воздухе (20 минут) перед окраской/сушкой.
• Для нескольких единиц: увеличьте время высыхания на 15–30 минут за пределами одиночных коронок.

Основная причина 3: незначительная утечка и изменение цвета

Открытые или поврежденные края допускают проникновение бактерий, что приводит к подтеканию, изменению цвета десен, чувствительности или вторичному кариесу. Недостаточная сушка влияет косвенно, но очень сильно.:

• Предельная деформация из-за неравномерной усадки → зазоры > 100 микрон
• Поверхностные пустоты или пористость вблизи краев → плохая адаптация и пути микроутечек
• Ослабленные краевые зоны, склонные к сколам → потеря герметичности с течением времени.

Клинические исследования связывают проблемы уплотнения, связанные с влажностью, с увеличением краевых расхождений и долгосрочными пародонтальными осложнениями.

Исправления:

• Отдайте предпочтение равномерному потоку воздуха для сушки (сушилка с вентилятором), чтобы избежать локальных влажных пятен.
• После спекания: проверьте краевое прилегание с помощью силиконового покрытия; корректируйте лишь минимально, чтобы сохранить целостность.
• Цементация: используйте полимерные цементы с грунтовкой; поддерживайте абсолютно сухое поле (резиновую дамбу), чтобы запечатать края.
• Профилактика: постоянная сушка перед спеканием снижает изменчивость усадки, улучшая прилегание к базовой линии.

Практический контрольный список устранения неполадок для лабораторий и врачей

Лабораторная сторона (проверка исходного кода):

• Была ли реставрация обработана мокрым фрезерованием? → Продлить сушку +20 мин.
• Сильное окрашивание/макание? → 75–90 мин при 80–90°С + выдержка 150°С.
• Видимые блестящие пятна перед спеканием? → Немедленно высушите повторно.
• Использовался ли цикл быстрого спекания? → Обязательная выделенная фаза сушки.

Клиническая сторона (анализ отказов):

• Рисунок сколов целостный? → Подозревайте дефекты интерфейса из-за плохой сушки.
• Трещина в разъеме/тонкой области? → Вероятен микротрещин предварительного спекания.
• Краевые пятна/утечки без явных открытых краев? → Проверьте наличие пористости из-за неполного уплотнения.
• Несколько отказов из одной партии? → Несогласованность протокола — проверяйте журналы высыхания.

Вывод: сушка – это профилактика, продлевающая срок службы

Недостаточная сушка перед спеканием не является незначительной оплошностью, а является основной причиной сколов, растрескивания и краевой утечки в реставрациях из диоксида циркония. Создавая микроструктурные слабости на ранней стадии, он снижает устойчивость к переломам, надежность соединения и краевое прилегание — проблемы, которые проявляются клинически спустя долгое время после родов.

Внедрение стандартизированной сушки (80–100°C, 45–90 мин в зависимости от типа корпуса плюс проверка) устраняет большинство дефектов, связанных с влажностью. Лаборатории видят снижение ставок на римейки; клиницисты получают меньше неудач и более счастливых пациентов.

В цифровых рабочих процессах 2026 года, от которых ждут больших ожиданий, сушку перед спеканием следует рассматривать как непреложную гарантию качества. Освойте это, документируйте, обучайте свою команду — и превращайте потенциальные неудачи в предсказуемый и прочный успех.
