Как использовать циркониевую сушилку: устранить неравномерное окрашивание, белые пятна и плохую прозрачность - Практическое руководство для технических специалистов, 2026 г.

Монолитный диоксид циркония обеспечивает непревзойденную прочность и эффективность в рабочих процессах CAD/CAM, однако достижение однородного, реалистичного цвета и высокой прозрачности остается одной из самых больших проблем для зубных техников. Наиболее распространенные причины неравномерное окрашивание , белые пятна , и матовая полупрозрачность ? Остаточная влага после нанесения красящих жидкостей.

Предварительно спеченный диоксид циркония имеет пористость 45–50% и легко впитывает красящие жидкости на водной или спиртовой основе. Если эта влага не удалена полностью и равномерно перед спеканием, давление пара, миграция пигмента и неполное уплотнение создают видимые дефекты, которые приводят к переделкам.

посвященный циркониевая сушилка (Низкотемпературная печь с контролируемым управлением или инфракрасное устройство) — единственный наиболее эффективный инструмент для фиксации пигментов, обеспечения однородного цвета и сохранения естественной прозрачности. В этом практическом руководстве для технических специалистов 2026 года представлены проверенные протоколы, точные температуры и время, справочная таблица сушки и контрольный список устранения неполадок, используемый в крупных лабораториях.

Почему циркониевая сушилка необходима после окрашивания

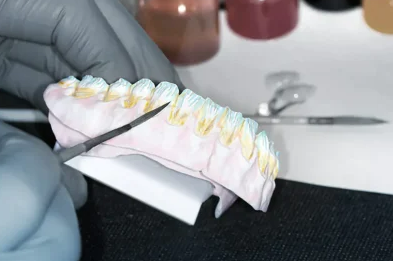

Красящие жидкости содержат соли металлов в растворителях-носителях. После погружения (10–60 секунд) или чистки пористый диоксид циркония удерживает лишнюю жидкость. Помещение влажных реставраций непосредственно в печь для спекания (скорость изменения до 15–23°C/мин) вызывает быстрое кипение при температуре 100–300°C. Это приводит к:

• Смещение и скопление пигмента
• Локализованное давление пара, создающее белые пятна
• Вмешательство в уплотнение частиц, снижение светопропускания

Контролируемая сушка при температуре 80–100°C мягко испаряет растворители, стабилизирует пигменты на стенках пор и выравнивает распределение влаги. Независимые лабораторные наблюдения и рекомендации производителей подтверждают, что правильная предварительная сушка снижает изменение оттенка на 30–50 % и практически исключает появление белых пятен.

3 дефекта, которые предотвращает циркониевая сушилка

1. Неравномерное окрашивание и пятнистый цвет Избыток жидкости скапливается в бороздках или пришеечных областях при быстром нагревании, концентрируя пигменты. Результат: темные полосы или неоднородные оттенки.
2. Белые пятна и непрозрачные пятна Влажные карманы или отпечатки пальцев запечатывают поры, предотвращая равномерное проникновение пигмента. Пар создает локализованные пустоты, которые после спекания выглядят как яркие белые пятна.
3. Плохая прозрачность и меловой вид Захваченная влага разрушает мелкозернистую структуру и увеличивает светорассеяние. Цирконий 4Y/5Y с высокой прозрачностью может потерять 10–20% значения параметра прозрачности (TP).

Специальная сушилка решает все три проблемы, обеспечивая постепенное и равномерное нагревание и поток воздуха.

Практический протокол сушки: шаг за шагом (стандарт 2026 г.)

Следуйте этой повторяемой последовательности для получения стабильных результатов.:

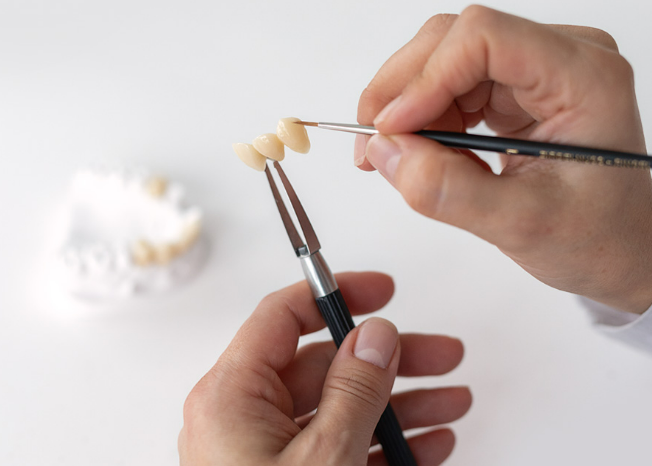

1. Подготовка к окрашиванию Наденьте нитриловые перчатки. Аккуратно удалите излишки жидкости легким сжатым воздухом или впитывающей бумагой – никогда не вытирайте и не промывайте.
2. Окружающий воздух сухой Поместите реставрацию на перфорированный лоток для спекания. Оставьте на 10–20 минут при комнатной температуре.
3. Фаза сушки циркония (основной этап) Загрузите в специальную сушилку. Установите температуру и время согласно таблице ниже.
4. Окончательная проверка Реставрации должны быть абсолютно сухими и матовыми. Дополнительно: взвесьте до/после, чтобы оценить постоянную потерю влаги.
5. Передача на спекание Перенесите непосредственно в печь или храните в эксикаторе. Используйте встроенную в печь функцию поддержания температуры 150°C, если она имеется.

Контрольный список действий технического специалиста по устранению неполадок

• Появляются белые пятна → Увеличьте время сушки на 15–20 минут или увеличьте температуру окончательной выдержки до 150°C на 10 минут. Проверьте, нет ли отпечатков пальцев или пыли.
• Неравномерное затенение шейки матки → Увеличьте время сушки на воздухе до 20 минут + поток воздуха из сушильной машины с помощью вентилятора.
• Меловой/низкая прозрачность → Уменьшите температуру сушилки до 80°C и увеличьте время; избегайте температуры >100°C, чтобы предотвратить выгорание пигмента.
• Трещины в разъемах → Убедитесь в полной сухости (без блестящих пятен); добавить предварительную выдержку печи при 150°C.
• Высокая влажность в лаборатории → Добавьте 15–30 дополнительных минут или используйте осушитель в зоне сушки.

Советы профессионалов:

• Между нанесением многослойного окрашивания сушите (15–20 минут), чтобы предотвратить растекание.
• Очищайте сушилку ежемесячно – остатки переносят дефекты.
• Ночная сушка при комнатной температуре + утренний 45-минутный цикл сушки хорошо подходит для загруженных лабораторий.

Вывод: небольшие инвестиции, огромная эстетическая отдача

Правильное использование циркониевой сушки превращает непредсказуемое окрашивание в повторяемые, высокоэстетичные результаты. Следуя приведенным выше протоколам, особенно фазе сушки при контролируемой температуре 80–100°C, специалисты устраняют три наиболее распространенных дефекта и создают монолитный диоксид циркония, который точно соответствует оттенкам, демонстрирует естественную прозрачность и требует минимальной регулировки в кресле.

В сегодняшней конкурентной среде цифровой стоматологии, где ожидается изготовление монолитных реставраций в тот же день или на следующий день, этот 30–90-минутный этап обеспечивает один из самых высоких показателей окупаемости инвестиций во всем рабочем процессе CAD/CAM.
